1. Definition: |
|
2. Abkürzung: |
|
3. Einheit |
|

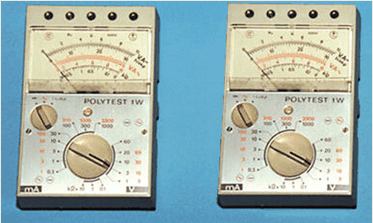

4. Messgerät |
|
|
Man benötigt zwei
Messgeräte
Ampèremeter
Voltmeter |
|
5. Schaltskizze: |
|
|
Glühlampe und Ampèremeter müssen in Serie
geschaltet werden, damit die Elektronen durch das
Messgerät fließen können. Glühlampe und
Voltmeter müssen parallel geschaltet werden, damit
der Elektronenüberschuss vor der Glühlampe und der
Elektronen- mangel nach der Glühlampe durch das
Messgerät gemessen werden kann. |
|
6. Schaltbild: |
|
7. Elektrische Widerstände in Natur und Technik |
|
Verlängerungsschnur im Haushalt |
0,1 Ω |
Heizung einer Waschmaschine 2000 Watt
Heizleistung |
26 Ω |
Heizplatte Elektroherd (800 W) |
66 Ω |
80-W-Glühlampe |
880 Ω |
Körperwiderstand des Menschen |
∼
1000 Ω |
|
|
|
